Элемент МС-3 соединительный бетонных колец КС-15 сборных канализационных колодцев ТПР 902-09-22.84

Производство стандартных стальных сварных H-образных соединительных элементов марки МС-3, используемых для дополнительного укрепления сборных железобетонных канализационных колодцев по ТПР 902-09-22.84 «Колодцы канализационные», эксплуатируемых в районах с сейсмичностью 7-9 баллов (альбом VIII.88 «Дополнительные мероприятия для строительства в сейсмических районах (7-9 баллов)»).

Закладные детали МС-3 устанавливаются по 4 шт (в районах с сейсмичностью 7 баллов), по 6 шт (8 баллов) или по 8 шт (9 баллов) в рабочей камере колодца между стандартными железобетонными стеновыми кольцами диаметром 1,5 м (КС 15.6 или КС 15.9 по ГОСТ 8020).

Размеры соединительной детали МС-3

Толщина соединяемых бетонных колец — 90 мм
Ширина перемычки изделия B = 110 мм
Высота изделия H = 160 мм
Толщина изделия — 80 мм
Вес (масса) изделия — 2,01 кг

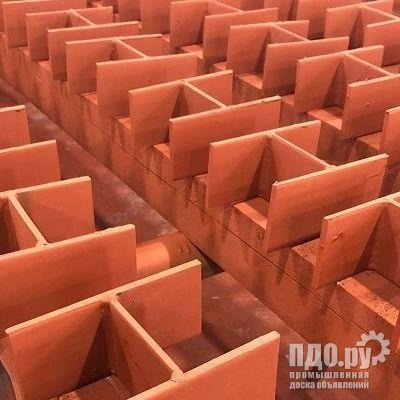

Конструкция Н-образного соединительного элемента МС-3

Стальные соединительные элементы МС3 изготавливаем по типовым чертежам 902-09-22.84-КЖИ 10.0.0-02

Конструкция Н-образного соединительного элемента МС-3 состоит из двух вертикальных боковых ребер и горизонтальной перемычки:

Боковое ребро (2 шт.) — прямоугольная стальная пластина размером 80?160 мм толщиной 8 мм
Перемычка — прямоугольная стальная пластина размером 80?110 мм толщиной 6 мм
Сварка стальных пластин между собой осуществляется сварным двусторонним тавровым швом Т3 (без скоса кромок) по ГОСТ 14771 (дуговая сварка в защитном газе) или по ГОСТ 5264 (ручная дуговая сварка)

Катет сварных швов - 6 мм (по минимальной толщине свариваемых заготовок)
